概述:
HJ5432C-D GPS打碼同步時鐘內置恒溫高穩晶振OCXO和高精度授時型GPS接收機,采用寒江泰福所特有的GPS頻率測控技術,對晶體振蕩器的輸出頻率進行精密測量與校準,使GPS馴服晶振的輸出頻率***同步在GPS系統上,輸出更高準確度的頻率信號(24小時平均準確度<1e-12,gps鎖定狀態)。hj5436輸出的1pps時間信息是gps馴服晶振輸出10mhz信號經過10,000,000次分頻后得到1pps信號,是utc時間基準的“復現”,同時正弦波信號相位嚴格同步于時鐘頻率信號,不受gps秒脈沖短時間隨機跳變帶來的影響,這種特性可滿足對時間頻率要求嚴格的系統的需要。

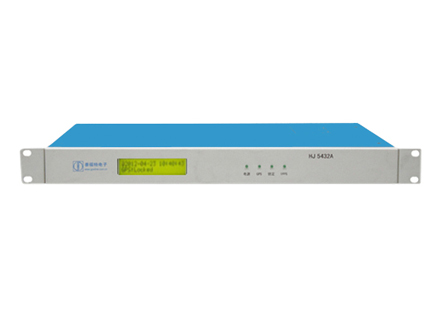

HJ5432C-D 具有智能學習算法,在馴服晶振過程中能夠不斷“學習”晶振的漂移等特性,并將這些參數存入板載存儲器中。當GPS出現異?;虿豢捎脮r,HJ5432C能夠自動切換到保持模式,利用高效的智能保持算法,繼續提供高可靠性的時間和頻率基準信息輸出,在短時間內保持較高的精度。本時鐘前面板液晶屏能夠顯示時間、工作狀態等信息,同時具有電源、GPS、鎖定、1PPS等狀態指示燈。
HJ5432C-D 能輸出打碼信號,接收外部觸發脈沖信號,通過DB-9針串口輸出觸發時刻的年月日時分秒毫秒微秒納秒信息,分辨率優于10ns。
特點:
◆1pps信號與10MHz信號相位一致
◆高效的智能保持算法
◆高準確度,24小時平均值優于1 x10-12
◆液晶和指示燈智能顯示
◆多路10MHz和1PPS信號輸出
◆高性能工業級元器件,穩定可靠,MTBF>80000小時
物理指標:
◆供電:交流220V±20%,50Hz±10%
◆功耗: <20W
◆物理尺寸標準機架1U機箱
◆重量約2kg
◆工作溫度范圍:-10℃~+50℃
◆濕度:95%無冷凝
技術參數:

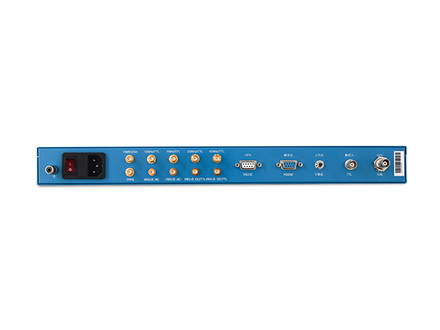

◆輸出信號:10MHz
◆1路,SMA,標準正弦波,幅度≥10dBm,50Ω
◆2路,SMA,TTL電平,50Ω
◆準確度:<1E-12(GPS鎖定,24小時平均值)
<5E-10(GPS斷開,保持24小時內)
◆穩定度:1s <1E-11
◆漂移:≤5E-10/日 ≤1E-7/年
◆20MHz、40MHz方波,各1路,SMA,與10MHz同源
◆1PPS 1路,SMA,TTL電平,50Ω
◆上升沿時間:<10 ns
◆極性:正脈沖
◆授時精度:30ns (RMS)
◆IRIG-B AC碼
◆2路,SMA,IRIG-B(122)Analog,Amplitide: 8.0Vp-p
◆IRIG-B DC碼 2路,SMA,TTL電平
◆時間信號:1路:DB-9 female,RS232電平
◆年月日時分秒,經緯高等信息
◆GPGGA、GPRMC語句 9600,N,8,1,N
◆打標輸出口(打碼輸出)
◆1路,DB-9 female,RS232電平,年月日時分秒毫秒微秒納秒(分辨率10ns)
輸入信號:
◆GPS天線輸入:1575.42MHz,BNC接頭
◆打碼脈沖輸入:BNC,TTL電平(通過撥碼開關控制上升沿或下降沿有效)
◆液晶顯示 :北京時間年月日時分秒,可視衛星數及系統狀態
◆指示燈顯示:電源、GPS、鎖定、1PPS
配置清單:
◆主機1臺
◆30米蘑菇頭GPS天線及支架1個
◆1米電源線1根
◆DB-9串口數據線1根
◆產品說明書1本
